SOBRE

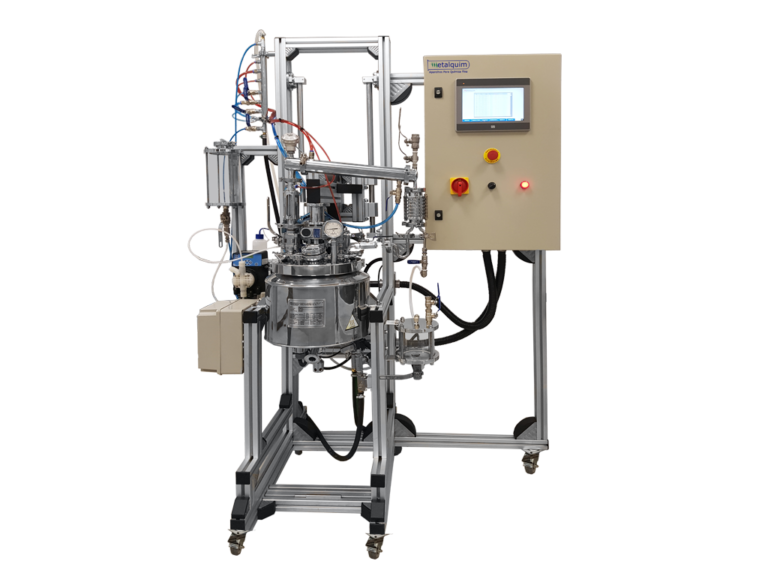

O reator de média pressão vertical é construído em Aço Inox, composto por: estrutura do tipo skid com rodízios para transportável, com fundo torisférico, camisa com sistema de troca térmica do tipo a seco (sem utilização de fluido térmico), aquecimento através de resistência elétrica blindada em tubo de aço inox e resfriamento através de serpentina construída em tubo de cobre, ambas acopladas entre o corpo do reator e a camisa. Fundidas com fibra cerâmica refratária.

DADOS TÉCNICOS

• Capacidade útil: 10 litros
• Capacidade total:  ≈11 litros
• Temperatura máxima de trabalho: 280 °C
• Temperatura de projeto: 330 °C
• Pressão máxima de operação: -1 … 3 bar
• Potência de aquecimento: 5 kW / 220 Vca
• Controle de processo: CLP + IHM
• Normas de projeto: Código ASME VIII Div. I e NR13
• Documentação: Databook e certificados para NR13
• Material em contato com o produto: Aço Inox 316L
• Material da estrutura: Aço Inox AISI 304/316L e Teflon
• Isolamento Térmico: Fibra cerâmica e Aço Inox
• Acabamento interno/externo: Polimento espelhado

COMPOSIÇÃO E ACESSÓRIOS

• Tampa plana com bocais para vedação
• Agitador elétrico com rotação ajustável
• Boca de Inspeção com visor de vidro e vedação
• Luminária
• Válvula de Fundo com vedações metal/metal
• Manovacuômetro
• Válvula de segurança
• Borbulhador para injeção de gás
• Tirador de amostra com válvula inclusa
• Canal de entrada para o sistema de refluxo
• Canal de retorno do sistema de refluxo
• Painel elétrico em norma ABNT NBR IEC 62208:2003
• Controlador Lógico Programável
• Interface Homem Máquina de 7 polegadas
• Software de Aplicação
• Driver para controle do agitador
• Resistência de Aquecimento ajustável
